원자력 및 산업용
검사장비

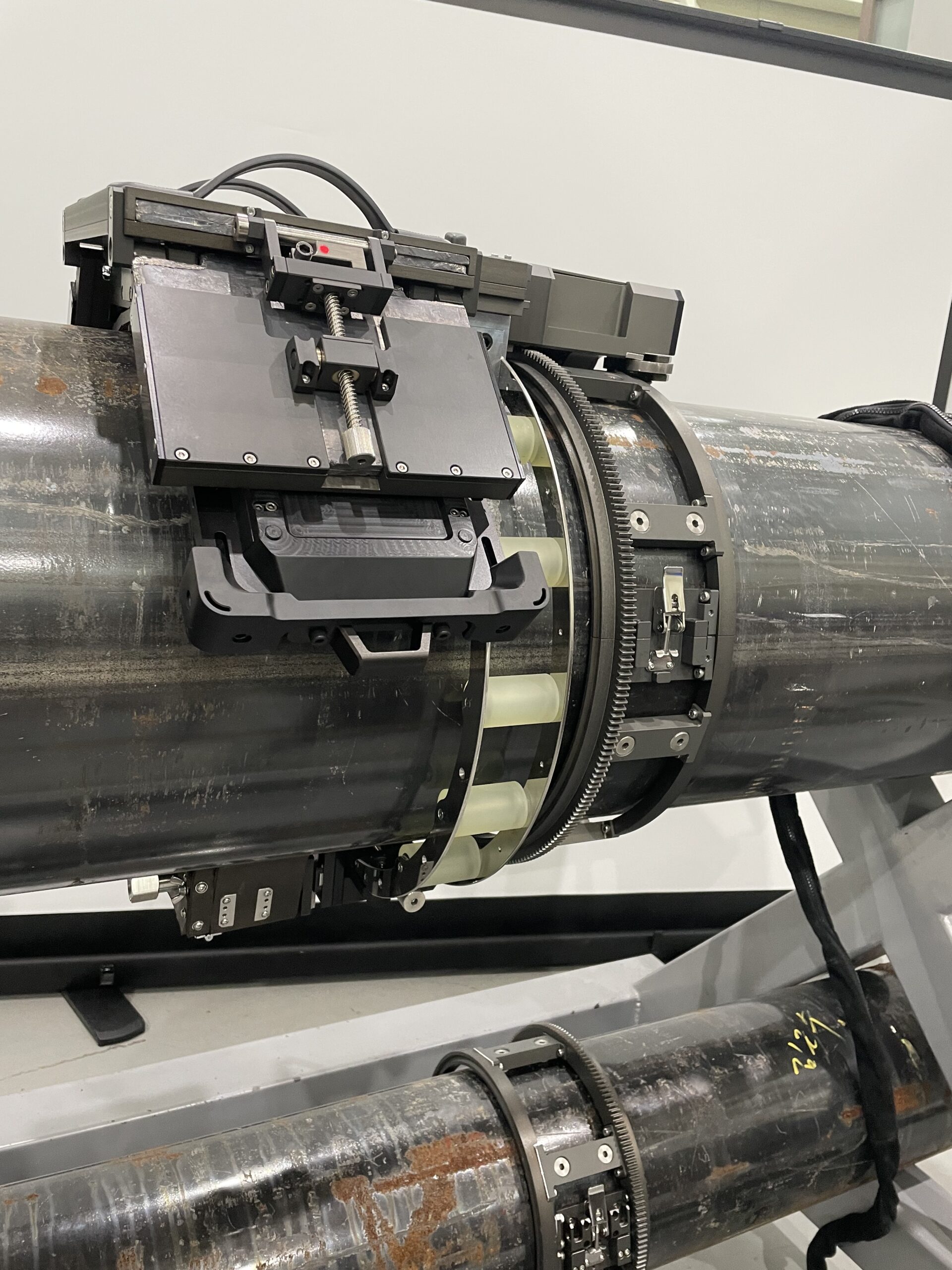

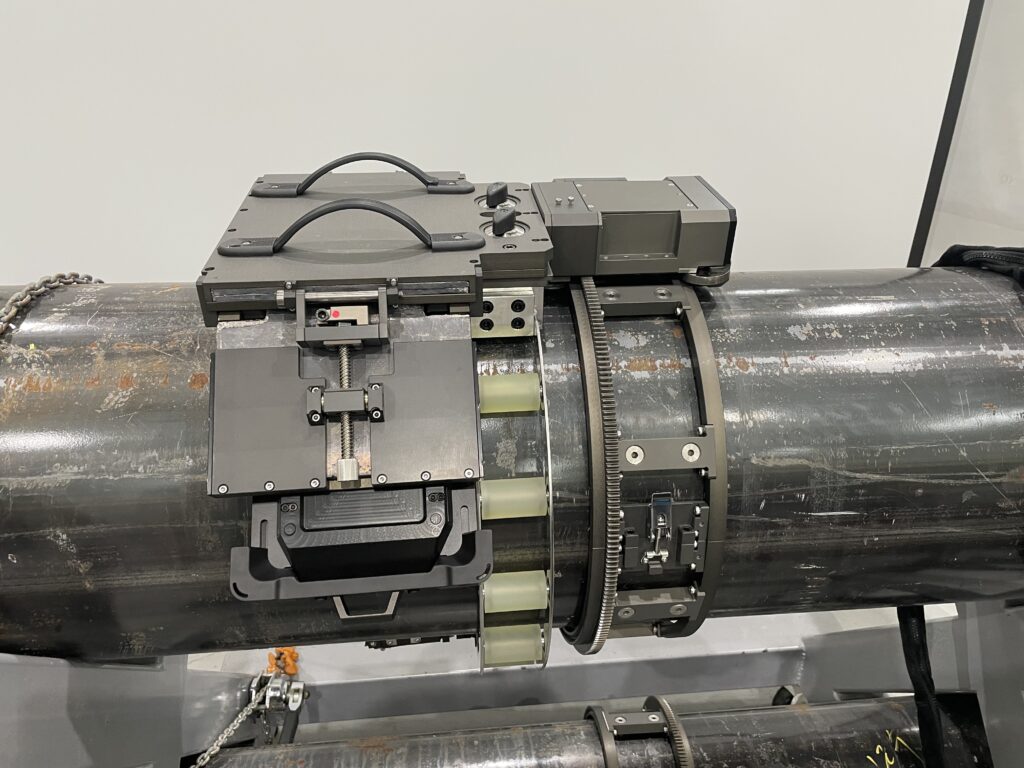

파이프 용접부 품질 검사 장비

선박 건조 시 파이프 용접부에 대한 용접부 품질 검사는 매우 중요한 작업으로 기존에는 X-Ray를 활용하여 진행함.

X-Ray 검사는 품질 검사에 유효하지만 비용과 작업 시간이 증가하고, 작업자의 방사선 피폭 우려가 존재함.

본 제품은 방사선 동위원소를 기반으로 용접부 품질 검사를 자동화하여 작업자의 피폭 문제를 효과적으로 해결하고, 비용과 작업 시간을 획기적으로 단축시켰음.

구성요소:

  • 방사선 차폐체가 포함된 기구부
  • 기구부가 파이프에서 회전할 수 있게 하는 레일 구조
  • 컨트롤러 시스템

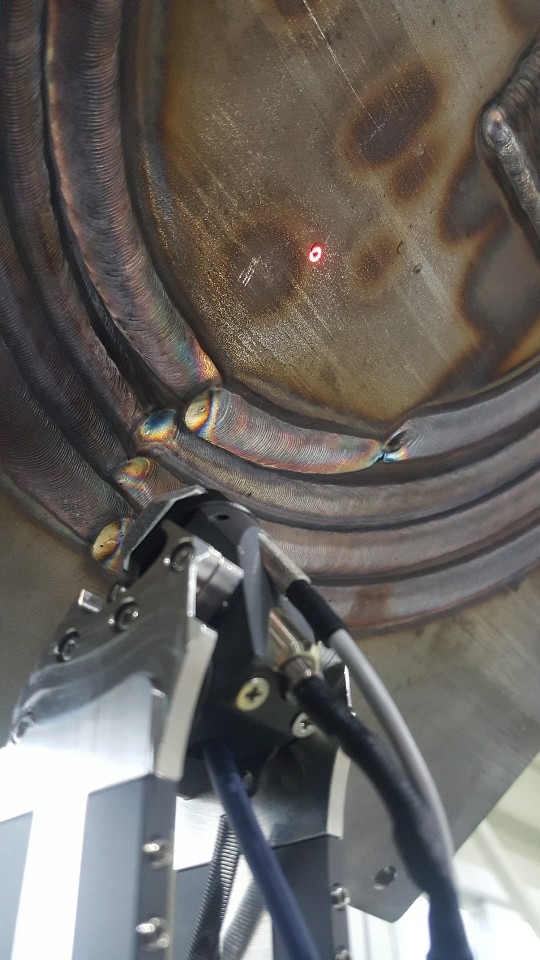

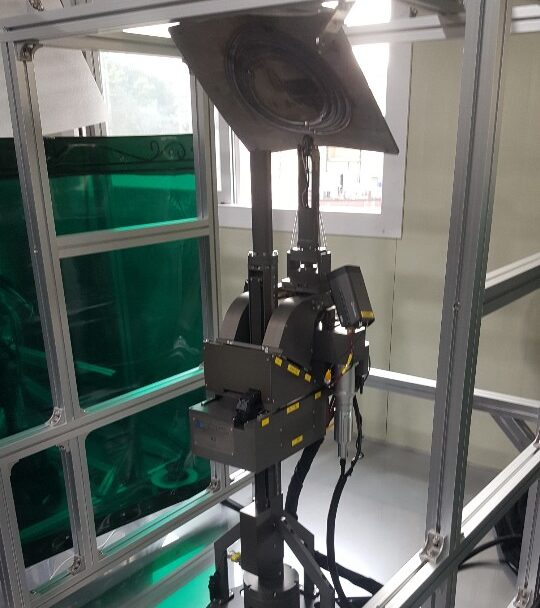

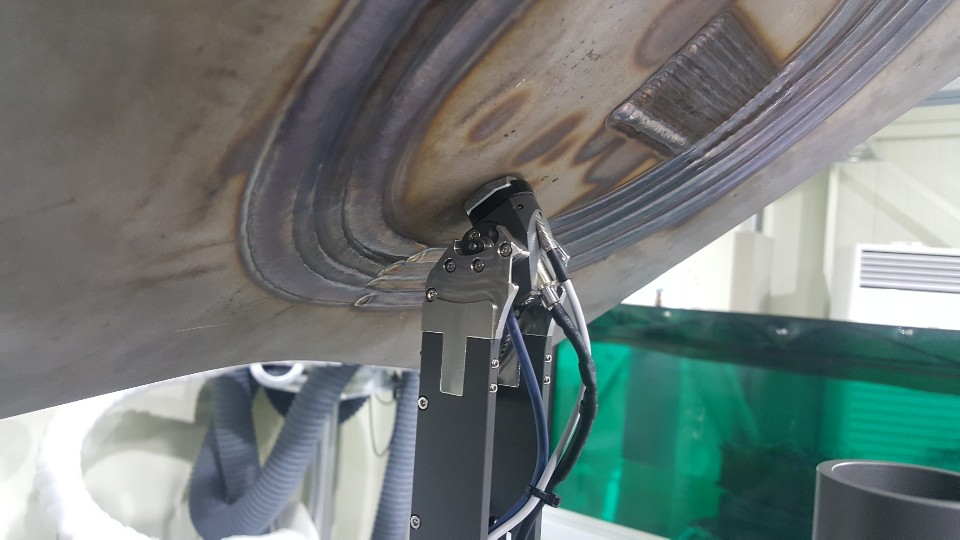

페라이트 경계 측정 장비​

페라이트 함량은 내식성, 내성 및 연성에 영향을 주기 때문에 구조물의 무결성을 보장하려면 페라이트 함량의 정확한 측정이 매우 중요함.

본 장비는 원자로헤드 관통관 J-Groove 용접부 덧씌움 용접에 대한 원격 페라이트 측정/마킹을 수행함.

구성요소:

  • 방사선 차폐체가 포함된 기구부
  • 기구부가 파이프에서 회전할 수 있게 하는 레일 구조
  • 컨트롤러 시스템

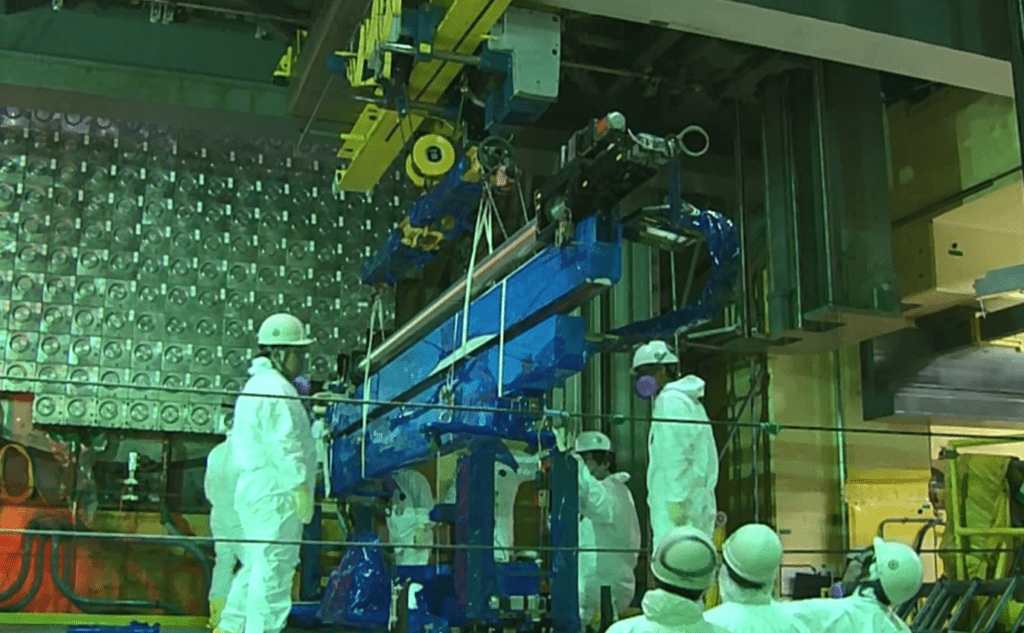

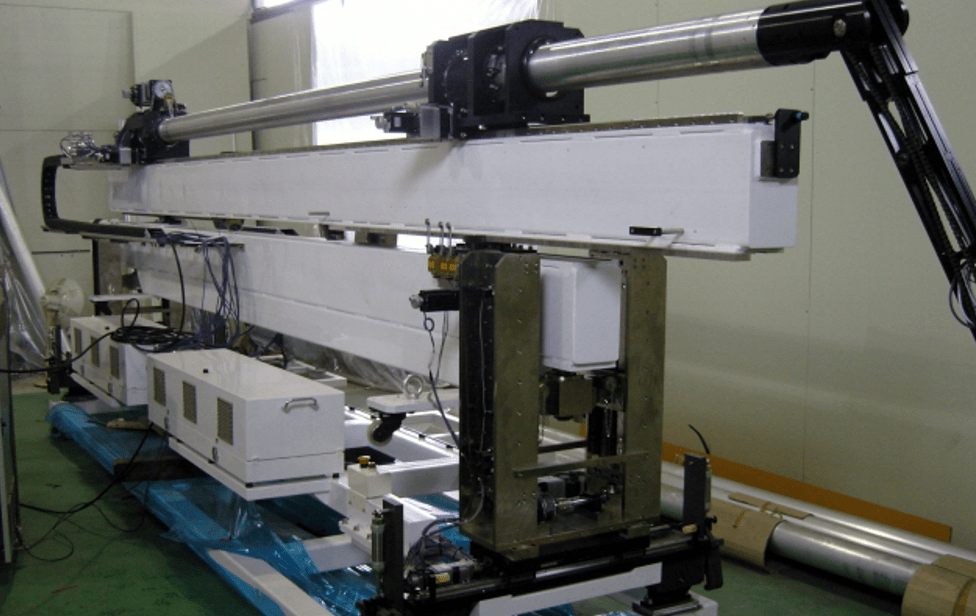

중수로 칼란드리아 검사 장비

중수로 원자로 (칼란드리아)는 내부에 압력관, 칼란드리아 튜브 및 원자로 공급자관 등 원자력 발전소의 계속운전을 위해 정기적으로 설비보강 공사가 필요함.

칼란드리아는 내부에 핵연료가 장전되어 있기 때문에 사람이 직접 검사하기는 어려움. 이를 위해 내장품 원격 육안검사가 가능한 장비 개발이 필요함.

개발한 장비는 칼란드리아 튜브 제거부 (6”)로 진입해야 하기 때문에 소형화가 중요함.

구성요소:

  • 고방사선 차폐 기능
  • 칼란드리아 튜브로 진입 가능한 소형 구조
  • 내방사선 카메라
  • 컨트롤러 시스템

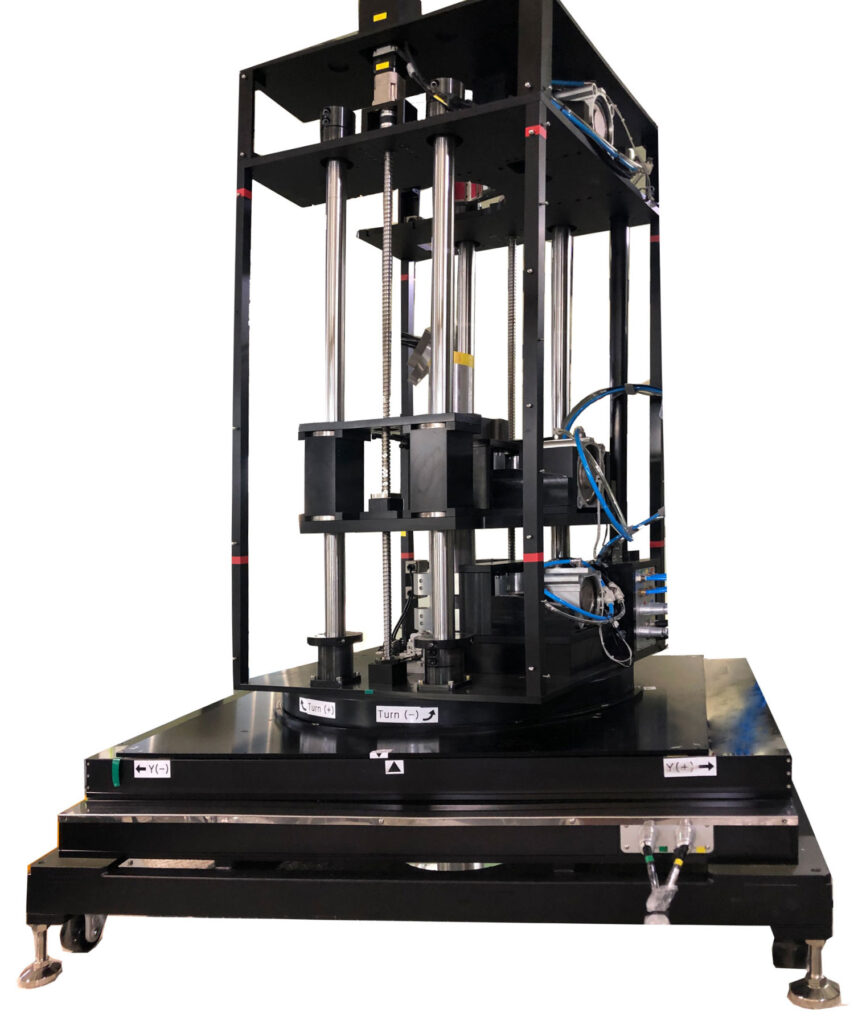

CALIMS 검사 장비

중수로 원자로 (칼란드리아)내에 수평으로 설치된 칼란드리아관 (CT) 및 원자로정지물질주입관 (LIN) 사이의 간격을 측정하고, 이를 통해 칼란드리아 내부 구조물의 접촉 여부를 확인하는 것이 목표임.

본 검사 장비는 재사용이 가능하도록 설계 및 제작하였으며, 시간당 허용선량이 30kGy/hr인 내방사선 카메라를 장착하여 고방사선 환경에서도 검사를 수행할 수 있도록 제작되었음.

구성요소:

  • 고방사선 차폐 기능
  • 내방사선 카메라
  • 컨트롤러 시스템
